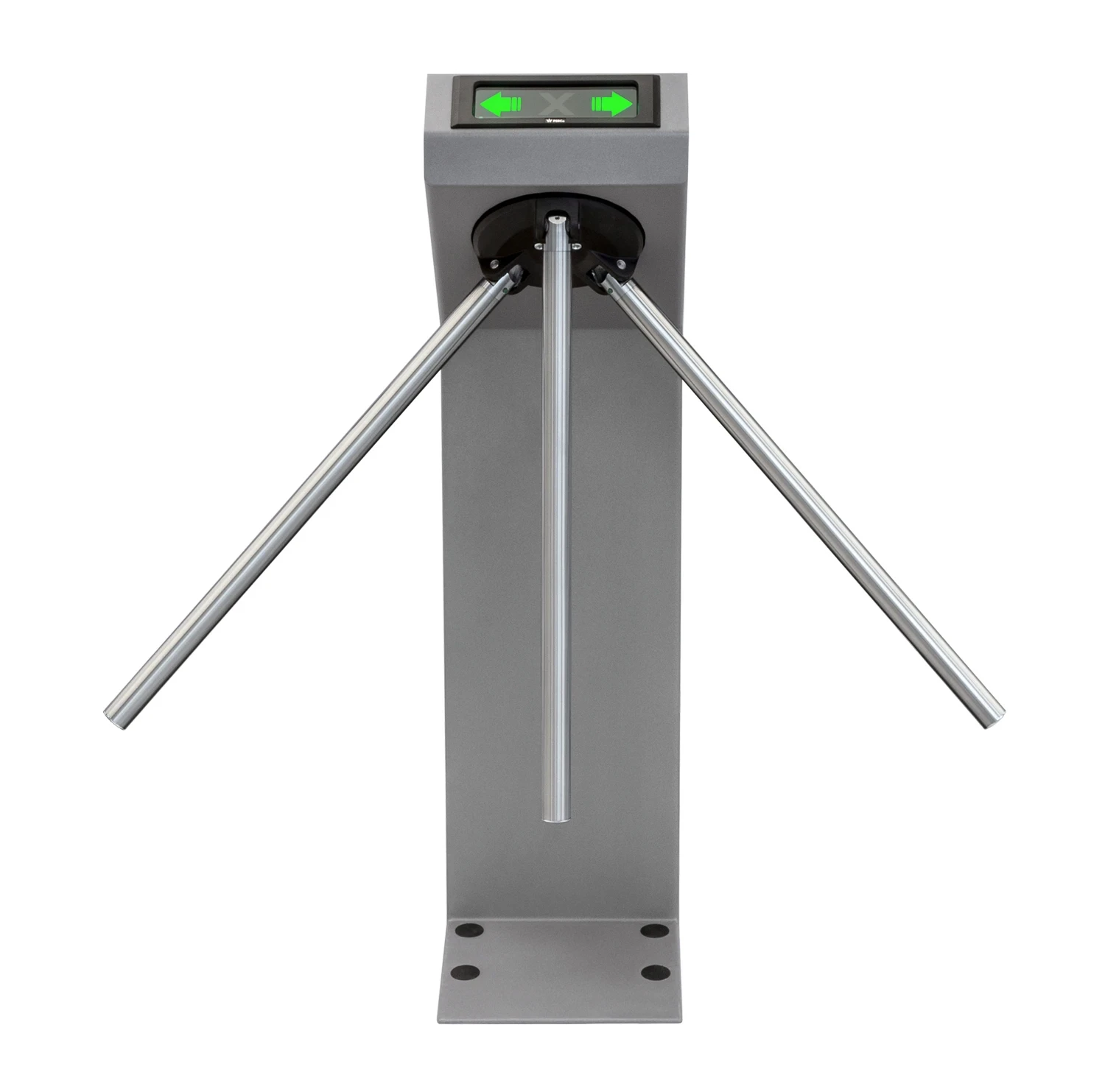

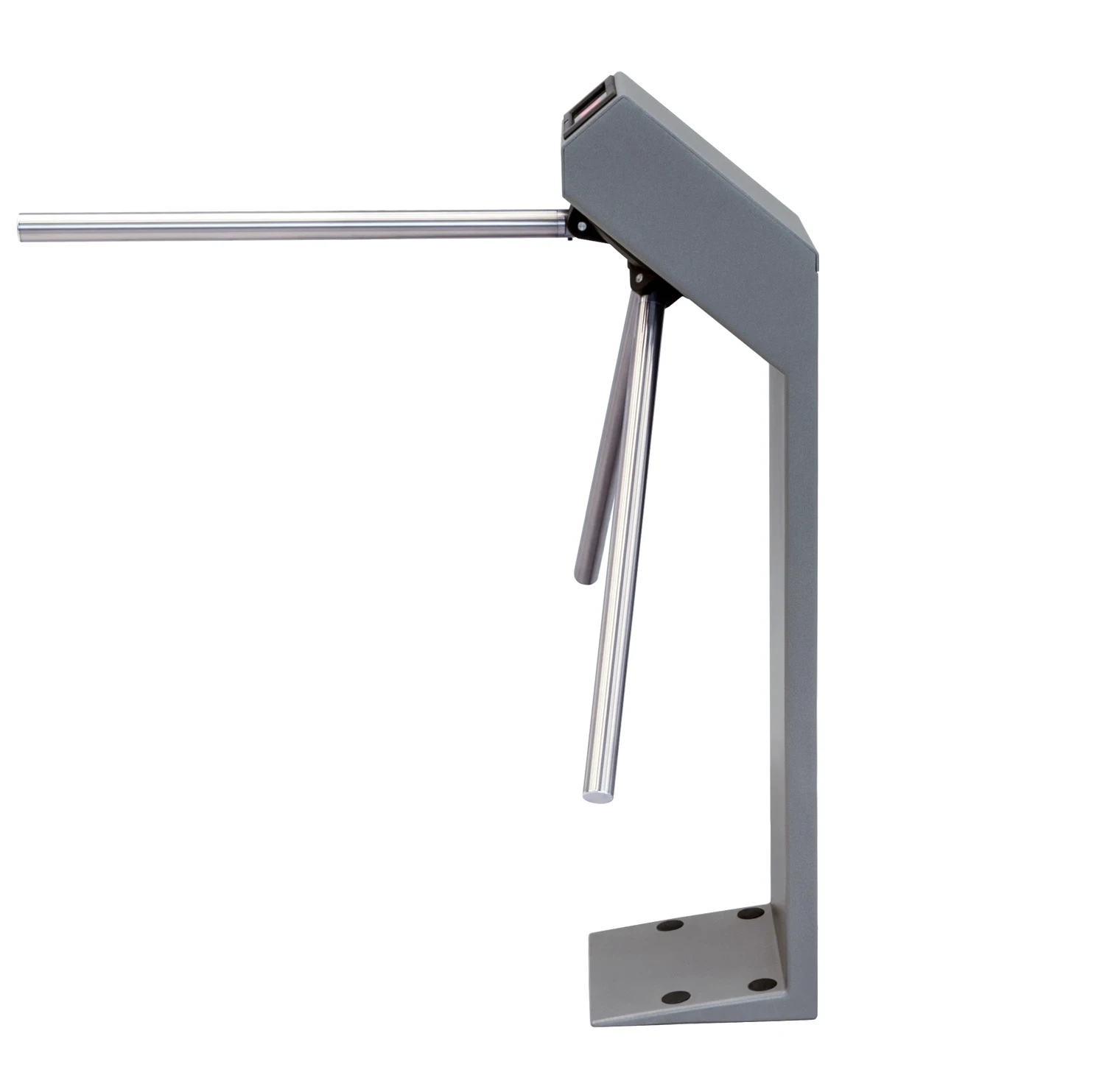

Турникет-трипод для путей эвакуации TTR-07A
Артикул: turniket-tripod-dlya-putey-evakuatsii-ttr-07a
- Напряжение питания
- 12 В постоянного тока
- Мощность
- не более 72 Вт
- Пропускная способность в режиме однократного прохода
- 30 чел./мин
- Пропускная способность в режиме свободного прохода
- 60 чел./мин
- Габаритные размеры (длина×ширина×высота), без планок
- 280×304×1055 мм
- Габаритные размеры (длина×ширина×высота), с планками
- 1020×950×1055 мм
- Ширина зоны прохода
- 700 мм
- Рабочий температурный диапазон
- от +1 °C до +50 °C
- Средняя наработка на отказ
- не менее 4000000 проходов
- Средний срок службы
- 8 лет
- Количество направлений прохода
- 2
- Планки «Антипаника»
- автоматическая
- Степень защиты оболочки IP
- IP41
- Ток потребления
- не более 6 А
Документация
Состав
- турникет со встроенной электроникой управления
- маховик с автоматическими планками «Антипаника»
- пульт дистанционного управления
Формирование зоны прохода
Для обеспечения быстрого и удобного прохода людей рекомендуется устанавливать по одному турникету на каждые 500 человек, работающих в одну смену, или из расчета пиковой нагрузки 30 человек в минуту.
При необходимости турникеты могут комплектоваться ограждениями, выполненными с ними в едином дизайне.
Безопасность

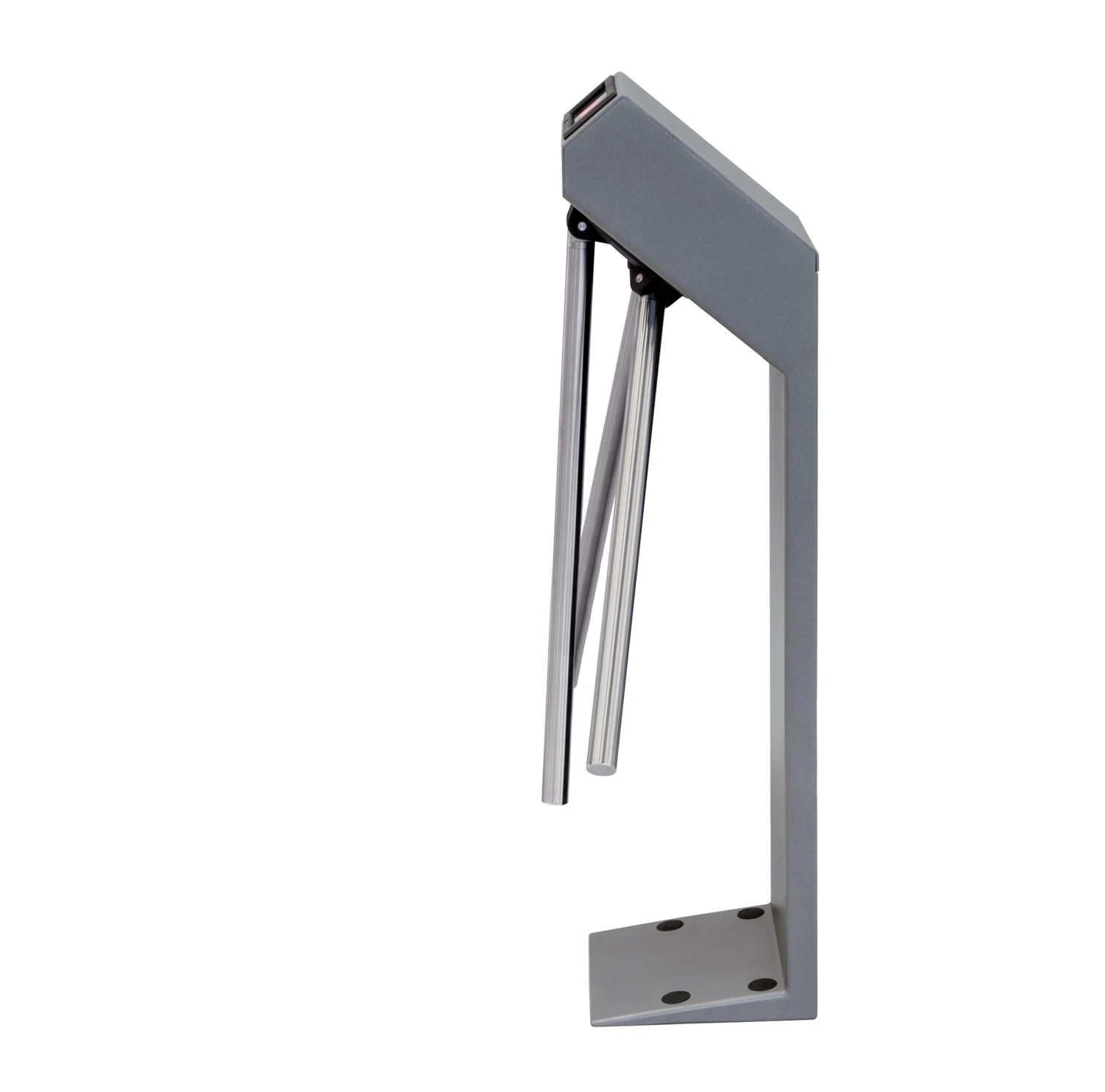

Автоматические планки «Антипаника» — современное решение, позволяющее оперативно освободить проход для эвакуации людей при возникновении экстренной ситуации. По сигналу от системы контроля доступа или при аварийном отключении питающего напряжения планки мгновенно складываются и не препятствуют безопасному выходу.
После снятия сигнала аварийной разблокировки или восстановления питающего напряжения планка переводится в рабочее (горизонтальное) положение вручную.
Плата управления предусматривает аварийное открытие прохода по сигналу пожарной сигнализации (вход Fire Alarm).
Возможно подключение к турникету датчика контроля зоны прохода и сирены.
Управление турникетом
Управление турникетом TTR-07A возможно как от системы контроля доступа, так и автономно с помощью пульта дистанционного управления (входит в стандартный комплект поставки) или устройства радиоуправления (приобретается отдельно).
Возможность выбора режима управления (импульсный или потенциальный) обеспечивает корректную работу в системах контроля доступа любых производителей.
Режим работы — разрешение или запрет прохода — может быть задан независимо для каждого направления прохода. Встроенные в стойку турникета оптические датчики поворота преграждающих планок фиксируют реальный факт прохода и его направление, что обеспечивает корректный учет рабочего времени в системах контроля доступа.
Плата управления конструктивно размещена в корпусе турникета и обеспечивает полный набор режимов управления турникетом, имеет входы для подключения датчика контроля зоны прохода с сиреной и выходы для подключения выносных индикаторов.
Плавный доворот планок осуществляется за счет встроенного гидравлического демпфера.
Индикация
Индикаторы состояния турникета (открыто/закрыто) и направления прохода размещены на передней крышке.
